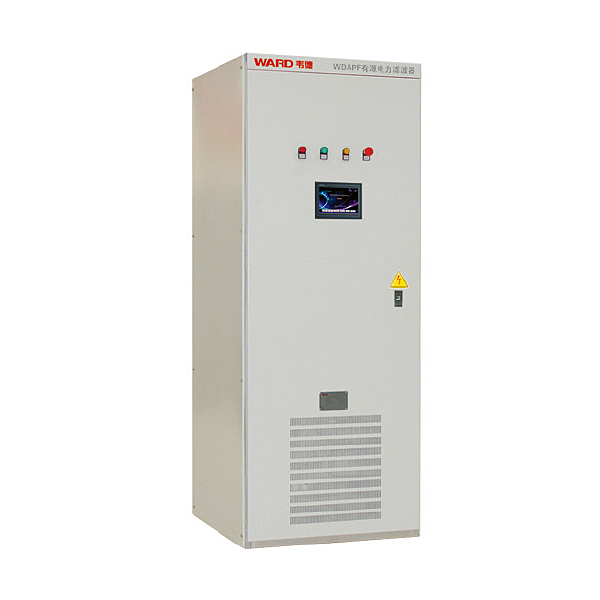

WDAPF有源电力滤波器

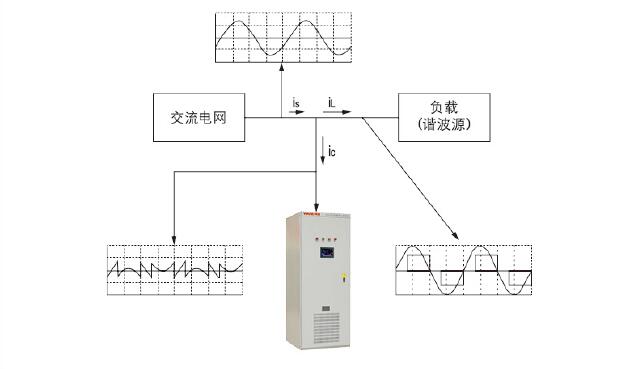

工作原理

有源电力滤波器（APF：Active Power Filter）以并联的方式接入电网，通过实时监测负载的谐波和无功分量，采用PWM变换技术，将与谐波和无功分量大小相等，方向相反的电流注入供配电系统中，实现抑制谐波，动态补偿无功的功能

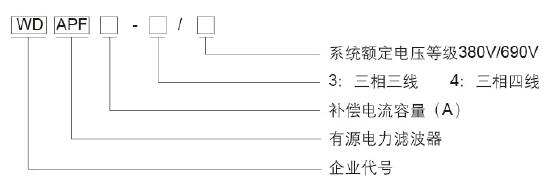

型号说明

技术特点

强大的滤波能力：
同时滤波2~50次谐波，也可以以单独滤波指定次数谐波。
响应速度快：
全响应时间≤10ms，瞬态响应时间＜300us。
灵活的补偿方式：能动态分相无功补偿，提高功率因素。可对单个补偿，也可对多个集中补偿。可以选择特定次数谐补偿。
LCD智能监控：
采用DSP高速检测和运行，确保谐波检测和补偿控制精确有效。LCD显示，工作状态，故障诊断一目了然。透过RS232/RS485、CAN，以太网接口实现远程监控，支持Modbus通讯协议。
先进的功率变换设计：
采用三相桥式逆变电路，具体小，效率高，可靠性高，可并机扩容多达10台。

模块化设计：

模块化结构设计，方便生产与维护，MTTR小于15分钟。

先进的补偿特性：
具有谐波、无功、不平衡负载三种补偿模式，且补偿性能不受系统阻抗的影响。
使用效率高：
整机效率大于97%。
完善的保护功能：
具有过压、欠压、过温、过流、缺相、限流、短路等保护功能。
