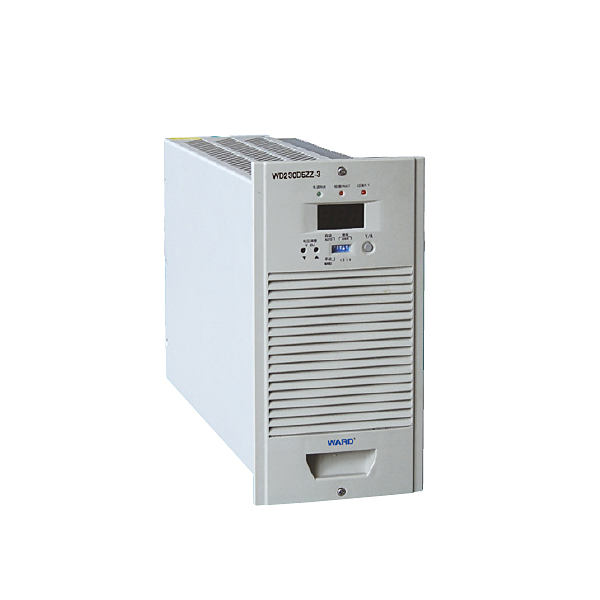

220V/5A、220V/7A、110V/10A技术参数

□ 型号：WD230D05ZZ-3、WD230D07ZZ、WD110D10ZZ-3
□ 重量：5.2Kg
□ 尺寸：179×109×260mm(高×宽×深)
□ 冷却方式：自然冷却
□ 内部散热器温升：≤30℃
□ 交流输入电压：380V±15%
□ 直流输出电压：190~300V、190~260V、95~150V
□ 直流输出电流：5A、7A、10A
□ 功率因数：≥0.93
□ 效率：≥95%
□ 稳压精度：±0.5%
□ 稳流精度：±0.5%
□ 纹波系数：≤±0.2%
□ 噪声：≤50dB
□ 并机不均流度：±3%

220V/10A、110V/20A技术参数

□ 型号：WD230D10ZZ-3、WD110D20ZZ-3
□ 重量：9Kg
□ 尺寸：230×130×325mm(高×宽×深)
□ 冷却方式：自然冷却
□ 内部散热器温升：≤30℃
□ 交流输入电压：380V±15%
□ 直流输出电压：190~300V、95~150V
□ 直流输出电流：10A、20A
□ 功率因数：≥0.93
□ 效率：≥95%
□ 稳压精度：±0.5%
□ 稳流精度：±0.5%
□ 纹波系数：≤±0.2%
□ 噪声：≤50dB
□ 并机不均流度：±3%

220V/20A、110V/40A技术参数

□ 型号：WD230D20ZZ-3、WD110D40ZZ-3
□ 重量：16Kg
□ 尺寸：323×146×400mm(高×宽×深)
□ 冷却方式：自然冷却
□ 内部散热器温升：≤30℃
□ 交流输入电压：380V±15%
□ 直流输出电压：190~300V、95~150V
□ 直流输出电流：20A、40A
□ 功率因数：≥0.93
□ 效率：≥95%
□ 稳压精度：±0.5%
□ 稳流精度：±0.5%
□ 纹波系数：≤±0.2%
□ 噪声：≤50dB
□ 并机不均流度：±3%

220V/20A技术参数

□ 型号：WD230D20NZ-3
□ 重量：10.5Kg
□ 尺寸：218×118×357mm(高×宽×深)
□ 冷却方式：强制风冷
□ 内部散热器温升：≤20℃
□ 交流输入电压：380V±15%
□ 直流输出电压：190~300V
□ 直流输出电流：20A
□ 功率因数：≥0.93
□ 效率：≥95%
□ 稳压精度：±0.5%
□ 稳流精度：±0.5%
□ 纹波系数：≤±0.2%
□ 噪声：≤50dB
□ 并机不均流度：±3%

220V/30A、220V/40A技术参数

□ 型号：WD230D30NZ-3、WD230D40NZ-3
□ 重量：19Kg
□ 尺寸：303×136×410mm(高×宽×深)
□ 冷却方式：强制风冷
□ 内部散热器温升：≤20℃
□ 交流输入电压：380V±15%
□ 直流输出电压：190~300V
□ 直流输出电流：30A、40A
□ 功率因数：≥0.93
□ 效率：≥95%
□ 稳压精度：±0.5%
□ 稳流精度：±0.5%
□ 纹波系数：≤±0.2%
□ 噪声：≤50dB
□ 并机不均流度：±3%

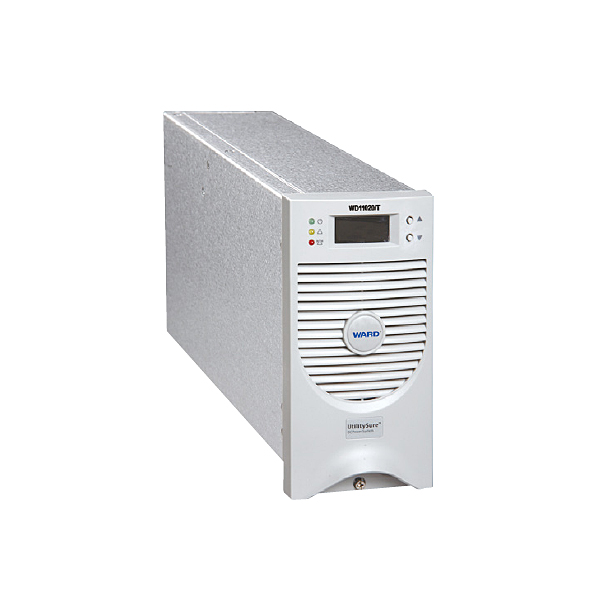

WD22010/T，WD11020/T

WD22010/T 标称输出电压 ：220V 额定输出电流：10A
WD11020/T 标称输出电压 ：110V 额定输出电流：20A

特点

□ 三相三线电压输入，三相电流平衡
□ 超宽输入电压范围(323~475V)，适应电网能力强
□ 独特的缺相限功率(半载)输出设计，使用范围更宽
□ 增加故障代码显示，方便故障检查
□ 输出电流无级限流，电池充电精确控制
□ 采用软开关技术，效率高，电磁兼容性好
□ 采用DSP数字控制技术，CAN总线通讯接口，高功率密度设计
□ 可带电插拔，在线维护，方便快捷
□ 风冷设计，采用温度和电流联合智能控制风扇无级调速
□ 通过CE安规EN60950-1、电磁兼容EN55022Class A标准认证，符合欧盟RoHS指令，安全绿色环保

主要技术参数

□ 输入电压：323~475V，三相三线制
□ 功率因数：≥0.92
□ 模块效率：≥91%
□ 输出直流电压：176~320V DC/220V
                            88~160V DC/110V
□ 输出限流特性：10%~110%额定电流可调
□ 稳压精度：≤±0.5%
□ 稳流精度：≤±0.5%
□ 纹波系数：≤0.1%
□ 外形尺寸(高×宽×深)：178×88×315mm
□ 整机重量：≤5kg
□ 噪音：＜55dB
□ 环境温度：-10℃ ~+65℃
□ MTBF＞300,000小时
